產品系列

LSJT2

產品型號

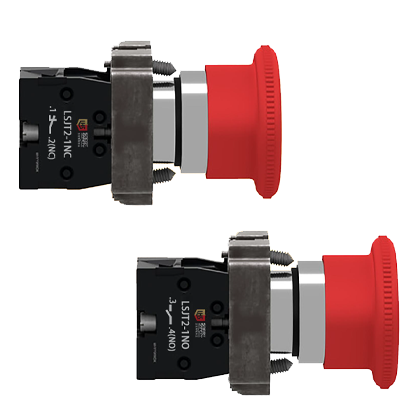

LSJT2-1NC

LSJT2-1NO

產品類型

緊急按鈕

簡介

產品（非零部件）

邊框材料

鍍鎳金屬

固定圈材料

Zamak

安裝直徑

22.5 mm

操縱頭類型

Mushroom

每件單獨銷售數量

1

機械電氣參數

操作頭類型

旋轉復位

復位

旋轉復位

操縱桿外形

紅色 蘑菇頭 ? 40 mm, 未標記

ISOn°1端子

(11-12)NC

操作頭或鏡片顏色

紅色

產品適用范圍

ZB2..C

觸點類型

1NC

觸點動作

慢斷

觸線使用

標準觸頭

強制打開

帶NC觸頭符合IEC60947-5-1附錄K

運作傳播

2.0 mm (NC更改電氣狀態) 5.0 mm (總行程)

機械壽命

300000 次

接線能力

螺栓緊固,<=2x1.5mm2withand without cable ends

螺栓緊固,<=1x2.5mm2withand without cable ends

螺栓緊固,>=1x0.5mm2withand without cable ends

快速接線端子,連接型號: 6.3 mm

緊固扭矩

0.8…1.0 N.m

螺絲頭形狀

交叉兼容Philipsno1螺絲刀

交叉兼容pozidrivNo1螺絲刀

一字槽兼容平?4mm螺絲刀

一字槽兼容平?5.5mm螺絲刀

觸點材料

銀合金(銀/鎳)

短路保護

10A gL 熔斷器類型 gG 符合IEC 60947-5-1

約定發熱電流 [Ith]

10A 符合 IEC 60947-5-1

額定絕緣電壓 [Ui]

600V （污染等級3)符合IEC 60947-1

額定沖擊耐受電壓 [Uimp]

6kV 符合 IEC 60947-1

額定工作電流 [Ie]

3A在…上240V,AC-15,A600符合IEC 60947-5-1

0.27A在…上250V,DC-13,Q600符合IEC60947-5-1

電氣壽命

1000000次, AC-15,3A在…上240V, 工作額定值<3600 次/小時,負載系數: 0.5符合IEC60947-5-1 附錄C

1000000次, DC-13,0.27A在 … 上250V, 工作額定值 <3600次/小時,負載系數: 0.5 符合IEC60947-5-1附錄 C

電氣可靠性

Λ< 10exp(-6)在 … 上5V,1mA 清潔的環境中符合 IEC 60947-5-4

Λ< 10exp(-8)在 … 上17V,5mA 清潔的環境中符合 IEC 60947-5-4

高度

40 mm

寬度

40 mm

深度

74.5 mm

凈重

0.095 kg

操作員類型

機械鎖定

環境參數

保護處理

TC/TH

貯存環境溫度

-40…70 ℃

運行溫度

-25…70 ℃

過電壓種類

Class I conforming to IEC 60536

符合標準

IEC 60947-5-1 IEC 60947-5-4 IEC 60947-

1GB/T 14048.1 GB/T 14048.5

產品認證

CE

CCC

標識

未標記

IP 等級

IP65

IK 等級

IK06

抗振動

5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6

抗沖擊

30 gn (持續時間 = 18 ms) 適用 半正弦沖擊 符合IEC 60068-2-2

750 gn (持續時間 = 11 ms) 適用 半正弦沖擊 符合IEC 60068-2-27
